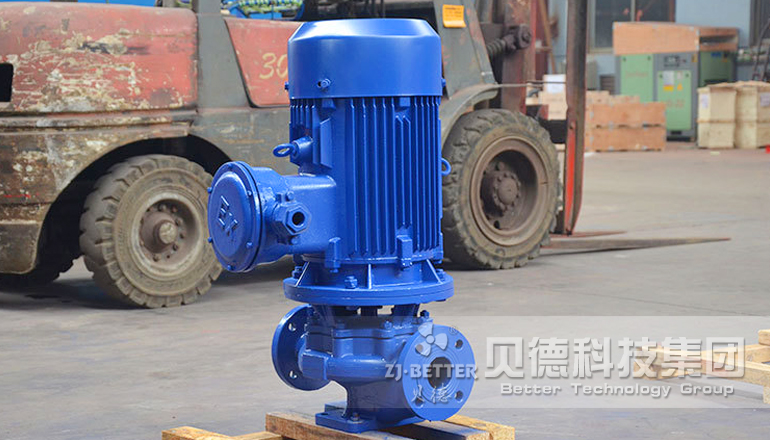

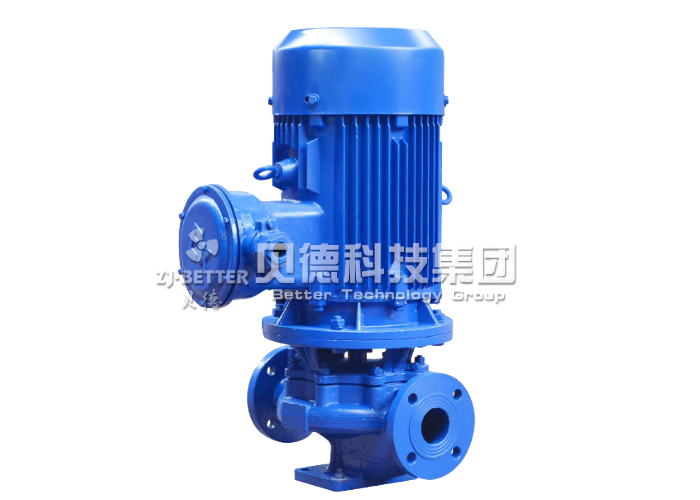

ISGD低轉速立式單級單吸離心泵

ISGD低轉速立式單級單吸離心泵是在ISG型立式離心泵的是基礎上配用低轉速電機，大幅度降低了運行噪音，成倍延長易損件使用壽命，適用于空調循環及采暖循環和各種循環系統末端增壓，創新設計的立式結構使其占地面積和專用空間更少，使用更方便。

產品介紹

ISGD低轉速立式單級單吸離心泵是在ISG型立式離心泵的是基礎上配用低轉速電機，大幅度降低了運行噪音，成倍延長易損件使用壽命，適用于空調循環及采暖循環和各種循環系統末端增壓，創新設計的立式結構使其占地面積和專用空間更少，使用更方便。采用國內水泵專家提供的先進水力模型，高效節能，性能可靠，深受國內外客商的贊益。ISGD型低轉速立式離心泵：主要用于空調系統冷凍水，冷卻水循環及末端增壓，城市供熱系統局部或末端增壓循環，及城市建筑消防系統局部恒壓及各種空調熱水鍋爐配套。

振動小噪音低

葉輪直接安裝在電機的加長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。

密封性能好

軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金材質，耐磨密封，能有效地延長機械密封的使用壽命。

安裝檢修方便

安裝檢修方便，無需拆動管道路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件

故障率低

結構簡單合理，關鍵部分采用國際一流品質配套，整機無故障工作時間大大提高

結構緊湊

外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用

產品系統

在線咨詢

選擇項目所在地，系統會自動匹配區域義務經理為您提供服務。

查詢

免費通話

請留下您的聯系方式，獲取業務經理快速詢問

產品特點

①泵為立式結構，進出口口徑相同，且位于同一中心線上，可象閥門一樣安裝在管路之中，外形緊湊美觀，占地面積小，建筑投入低，如加上防護罩則可置于戶外使用。
②葉輪直接安裝在電機的加長軸上，軸向尺寸短、結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動噪音很低。
③軸封采用機械密封或機械密封組合，采用進口鈦合金密封環、中型耐高溫機械密封和采用硬質合金才質，耐磨密封，能有效地增長機械密封的使用壽命。
④安裝檢修方便面，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
⑤可根據使用要求即流量和揚程的需要采用泵的串、并聯運行方式。
⑥可根據管路布置的要求采用泵的豎式和橫式安裝。

使用要點：

1、試車工作：檢查連接件是否松動;用手盤動聯軸器使轉子轉數圈，看機組轉動是否靈活，是否有響聲和輕重不勻的感覺，以判斷泵內有否異物或軸是否彎曲，密封件安裝正不正等;檢查密封腔內的清潔20號潤滑油是否加注1/2腔內空間;泵機組表面是否干凈;機組轉向空載測試。

2、手動啟動：灌泵（第一次），稍開出口閥，啟動電機，壓力上升并確認為泵組運轉平穩時漸開出口閥至工況要求。

3、運行檢查：管道泵在工頻正常運行時，應定時檢查并記錄其泵組電流表、電壓表、進出口真空表、壓力表和流量計等儀表讀數，機組的振動、噪音、溫升等是否正常，軸封處不應有明顯的航油泄漏。

4、正常停車：關閉排出閥，使泵輕載，停轉電機。

緊急停車狀況：

⑴泵電機工作電流表指示異常（過分偏大或變得很少）;泵系統發出不正常的響聲。

⑵泵進口真空壓力表、出口壓力表指示異常，泵體震動較大并發出異聲，性能嚴重下降。

⑶泵電機產生異味、軸封處漏出航空油料、軸承溫度超過75度等。

應用范圍

工業生產領域中的供水

農業生產灌溉供水

生活暖通設備供水

各種倉庫石油裝卸碼頭物流園區和其他防火要求高的場合

技術參數

型號	流量Q		揚程	效率（%）	轉速（r/min）	電機功率（KW）	必需汽蝕余量（NPSH）r	重量
型號	（m3/h）	（L/S）	揚程	效率（%）	轉速（r/min）	電機功率（KW）	必需汽蝕余量（NPSH）r	重量
40-100	3.2	0.89	3	48	1400	0.12	2.5	17
40-125	3.2	0.89	5	40	1400	0.18	2.5	19
40-125A	2.8	0.78	4	39	1400	0.12	2.5	19
40-160	3.2	0.89	8	36	1400	0.25	2.5	24
40-160A	2.8	0.78	6.4	35	1400	0.18	2.5	22
40-200	3.2	0.89	12.5	31	1450	0.55	2.5	38
40-200A	2.8	0.78	10	30	1400	0.37	2.5	30
40-250	3.2	0.89	20	25	1450	1.1	2.5	52
40-250A	2.8	0.78	16	25	1450	0.75	2.5	47
40-250B	2.3	0.64	13	24	1450	0.55	2.5	46
40-100（I）	6.3	1.75	3	54	1400	0.12	2.5	17
40-125（I）	6.3	1.75	5.0	54	1400	0.25	2.5	29
40-125（I）A	5.6	1.56	4.0	52	1400	0.18	2.5	24
40-160（I）	6.3	1.75	8.0	47	1450	0.55	2.5	43
40-160（I）A	5.1	1.42	5.3	45	1400	0.25	2.5	30
40-200（I）	6.3	1.75	12.5	40	1450	0.75	2.5	45
40-200（I）A	5.5	1.53	9.5	39	1450	0.55	2.5	44
40-250（I）	6.3	1.75	20	32	1450	1.5	2.5	54
40-250（I）A	5.6	1.56	16	32	1450	1.1	2.5	49
40-250（I）B	5.1	1.42	13	30	1450	0.75	2.5	42
50-100	6.3	1.75	3	54	1400	0.12	2.5	19
50-125	6.3	1.75	5.0	54	1400	0.25	2.5	25
50-125A	5.6	1.56	4.0	52	1400	0.18	2.5	19
50-160	6.3	1.75	8.0	47	1450	0.55	2.5	42
50-160A	5.1	1.42	5.3	45	1400	0.25	2.5	37
50-200	6.3	1.75	12.5	40	1450	0.75	2.5	48
50-200A	5.5	1.53	9.5	39	1450	0.55	2.5	46
50-250	6.3	1.75	20	32	1450	1.5	2.5	58
50-250A	5.6	1.56	16	32	1450	1.1	2.5	50
50-250B	5.1	1.42	13	30	1450	0.75	2.5	49
50-100（I）	12.5	3.47	3	63	1400	0.25	2.5	23
50-125（I）	12.5	3.47	5.0	63	1400	0.37	2.5	34
50-125（I）A	11.0	3.06	3.8	60	1400	0.25	2.5	33
50-160（I）	12.5	3.47	8	59	1450	0.55	2.8	46

型號	流量Q		揚程（M）	效率（%）	轉速（r/min）	電機功率（KW）	必需汽蝕余量（NPSH）	重量
型號	（m3/h）	（L/S）	揚程（M）	效率（%）	轉速（r/min）	電機功率（KW）	必需汽蝕余量（NPSH）	重量
50-160（I）A	10.8	3.0	6	57	1400	0.37	2.8	34
50-200（I）	12.5	3.47	12.5	54	1450	1.1	2.8	52
50-200（I）A	11.3	3.14	10.1	53	1450	0.75	2.8	48
50-250（I）	12.5	3.47	20	45	1450	2.2	2.8	73
50-250（I）A	11.7	3.25	17.6	44	1450	1.5	2.8	65
50-250（I）B	10.2	2.83	13.4	43	1450	1.1	2.8	60
50-315（I）	12.5	3.47	32	36	1450	4.0	2.8	89
50-315（I）A	11.7	3.25	28	36	1450	3.0	2.8	84
50-315（I）B	10.2	2.81	21	34	1450	3.0	2.8	82
65-100	12.5	3.47	3	63	1400	0.25	2.8	29
65-125	12.5	3.47	5.0	63	1400	0.37	2.8	32
65-125A	11.0	3.06	3.8	60	1400	0.25	2.8	27
65-160	12.5	3.47	8	59	1450	0.55	2.8	46
65-160A	10.8	3.0	6	57	1400	0.37	2.8	35
65-200	12.5	3.47	12.5	54	1450	1.1	2.8	52
65-200A	11.3	3.14	10.1	53	1450	0.75	2.8	48
65-250	12.5	3.47	20	45	1450	2.2	2.8	76
65-250A	11.7	3.25	17.6	44	1450	1.5	2.8	68
65-250B	10.2	2.83	13.4	43	1450	1.1	2.8	63
65-315	12.5	3.47	32	36	1450	4.0	2.8	89
65-315A	11.7	3.25	28	36	1450	3.0	2.8	85
65-315B	10.1	2.81	21	34	1450	3.0	2.8	82
65-100（I）	25	6.94	3	70	1400	0.37	2.8	33
65-125（I）	25	6.94	5	70	1450	0.75	2.8	49
65-125（I）A	21.8	6.05	3.8	65	1450	0.55	2.8	48
65-160（I）	25	6.94	8	68	1450	1.1	2.8	54
65-160（I）A	21.6	6.0	6.0	65	1450	0.75	2.8	48
65-200（I）	25	6.94	12.5	64	1450	2.2	2.8	71
65-200（I）A	23.3	6.47	10.9	63	1450	1.5	2.8	62
65-250（I）	25	6.94	20	59	1450	3.0	2.8	85
65-250（I）A	22.2	6.17	15.8	58	1450	2.2	2.8	80
65-250（I）B	19.8	5.5	12.6	57	1450	1.5	2.8	74
65-315（I）	25	6.94	32	50	1450	5.5	2.8	120
65-315（I）A	23	6.39	27.9	50	1450	4.0	2.8	110
